Processador Intel® Core i3/i5/i7 com design de expansão de E/S modular, RTOS, TSN
O KGEC-6301 é um novo controlador de movimento de ponta, equipado com CPU Intel® Skylake-S / Kabylake-S, chipset H110, 1*DDR4 2133/2400MHz, até 16GB. Interface de E/S avançada, DP+DVI-I, 2*LAN, 4*POE, todos usam Intel I210AT, suporte opcional para o protocolo EtherCAT e o protocolo CANopen, 4*USB3.0, 2*COM, 1*MIO, 1*Slot PCIe X4 (T001), 2*Slot PCI de 32 bits (T001), 1*Mini PCIe, suporte 4G/Wifi/BT. 1*mSATA, 1*2,5 “SATA3.0 usado para armazenamento。Entrada de energia ampla de 12 a 24 VCC, suporte para montagem em parede e montagem em trilho DIN. Adote o design de resfriamento ativo e passivo, a velocidade do vento do ventilador pode ser controlada de forma inteligente. BIOS otimizado e suporte ao sistema em tempo real, Ubuntu Preempt-RT, suporte opcional ao INTime. O módulo de extensão e o host são projetados com fácil desmontagem, e a quantidade de extensão é flexível. Diferentes módulos de extensão podem ser selecionados para diferentes cenários de aplicação, que são muito adequados para visão mecânica, controle CNC, controle de movimento e assim por diante.
Principais características:
|
Sistema
|

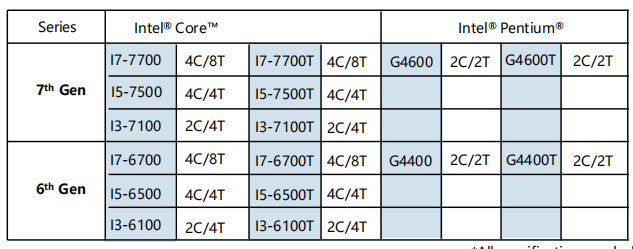

CPU | Processadores Intel® Skylake-S de 6ª geração/Intel® Kabylake-S Pentium/Core i3/i5/i7 de 7ª geração, soquete LGA 1151 |
| Chipset | Intel® H110 | |
| Memória do sistema | 1 slot SODIMM de 260 pinos, DDR4 2400/2133MHz, até 16GB | |
| Expansão | 1 slot Mini PCIe de tamanho normal (PCIe X1 + USB) com slot para SIM, compatível com módulos 4G/Wi-Fi/BT/CAN; 1 slot PCIe X4 com PCIe X1 (T001); 2 slots PCI de 32 bits compatíveis com placas de controle de movimento, placas de aceleração e outras funções de expansão (T001). |
|
| Gráficos Intel | Gráficos Intel HD de 9ª geração, decodificador/encodificador HD HEVC/H265 por hardware, resolução máxima de DP: 4096*2304 a 60Hz , DVI-I (DVI-D + VGA): resolução máxima de 1920*1200 a 60Hz, VGA: resolução máxima de 2560*1600 a 60Hz. |
|
| E | 2 placas Intel I210AT PCIe Gig Ethernet, 10/100/1000Mbps; 4 placas Intel I210AT PCIe Gig Ethernet com função PoE, 802.3af (15,4W) |
|
| Armazenar | 1 HDD/SSD SATA3.0 de 2,5" 1 mSATA de tamanho normal (SATA e USB 2.0) |
|
| PAPEL | Entrada/Saída de 16 bits (Phoenix de 20 pinos), Entrada/Saída Isolada de 8 bits (Alto: 5-24V, Baixo: 0-1,5V) e Saída/Saída Isolada de 8 bits (200mA). | |
| portas de E/S | 2 portas Gigabit LAN (RJ45), 4 portas PoE (RJ45), 4 portas USB 3.0 (Tipo A), 1 porta MIO com sinal CAN e UART (DB9), 2 portas RS232/422/485 com ISO TVS (DB9), 1 porta DisplayPort + 1 porta DVI-I. |
|
| LIDERADO | 1 LED indicador de energia, 1 LED indicador de HDD, 3 LEDs indicadores de temperatura da CPU (vermelho: aviso, amarelo: alta temperatura, verde: normal). | |
| SW de controle | 1 botão liga/desliga, 1 chave seletora AT/ATX, 1 chave seletora para limpar a CMOS | |
| Fonte de energia | Entrada DC 12~24V, conector de 2 pinos, TDP: S001 (12V/4.1A I7-6700T 4GB), T001 (12V/4.4A I7-6700T 4GB) | |
| Temporizador de vigilância | Tempo limite do watchdog programável via software de 1 a 255 segundos | |
| Suporte ao SO | Sistemas Operacionais de Tempo Real (RTOS): INtime, EC-Win, RTX-2014/2016 e Ubuntu Preempt-RT; Windows 7, Windows 10, Linux Fedora Ubuntu (Observação: Processadores Intel® Kabylake-S de 7ª geração não são compatíveis com o Windows 7). |
|
|
Mecânico
|
Estrutura | Chassi de alumínio, estrutura SGCC |
| Cor | Cinza seda | |
| Montagem | Montagem na parede, montagem em trilho DIN | |
| Dimensão | (L*A*P): S001 (202*151*80,8 mm), T001 (202*151*151 mm) | |
| Peso líquido | S001: 3 kg, T001: 4,4 kg | |
|
Ambiental
|
Temperatura de operação | SSD com ampla faixa de temperatura de operação, de -20°C a 60°C. |
| Temperatura de armazenamento | -40°C a 85°C | |
| Umidade de armazenamento | 10~90% a 40°C, sem condensação | |
| Vibração | 5 g RMS/5~500 Hz/aleatório/em funcionamento (SSD); 1 g RMS/5~500 Hz/aleatório/em funcionamento (HDD) | |
| Choque | Aceleração máxima de 50g (duração de 11ms) (SSD); aceleração máxima de 20g (duração de 11ms) (HDD) | |
| Certificação/EMC | CE/FCC Classe B |
