Edge Controller,Intel® Whiskey Lake-U CPU, 4*LAN, 2*USB3.1, 2*USB2.0, HDMI, DVI-D, 2*COM, 8-bit DIO, RTOS, TSN
O KGEC-6310 é um novo controlador de movimento de ponta; ele é alimentado pela CPU Intel® Whiskey Lake-U, 2*DDR4 2133/2400MHz, até 32GB. Interface de E/S avançada, HDMI+DVI-D, 3*Intel I210AT, suporte opcional para protocolo EtherCAT e protocolo CANopen,1*Intel I219LM,suporte a iAMT12.0, 2*USB3.1, 3*USB2.0, 2*COM, 1*Mini PCIe, suporte a 4G/Wifi/BT. 1*M.2 2230 E-key, 1*2,5 “SATA3.0, 1*mSATA usado para armazenamento. Entrada de energia ampla de 12 a 24 VCC, suporte para montagem em parede e montagem em trilho DIN. BIOS otimizado e compatível com o sistema em tempo real, Ubuntu Preempt-RT, suporte opcional ao INTime. O design da estrutura inferior com perfil de alumínio é bom para a dissipação de calor dos discos rígidos. A máquina é pequena, potente e delicada, muito adequada para visão mecânica, controle CNC, controle de movimento e assim por diante.
Principais características:
|
Sistema |
CPU |
|
Celeron 4305U |
Core i3-8145U |
Core i5-8265U |
Core I7-8565U |
|
|
|
Núcleos |
2 |
2 |
4 |
4 |
|
|||
|
Fios |
2 |
4 |
8 |
8 |
|
|||
|
Frequência (GHz) |
2.2 |
2.1-3.9 |
1,6-3,9 |
1,8-4,6 |
|
|||
|
Memória do sistema |
Dual channel DDR4 2400MHz SO-DIMM, até 32GB |
|
||||||
|
Expansão |
1 Mini PCIe de tamanho normal (PCIe X1 + USB) com slot para SIM, compatível com módulos 3G/4G/Wi-Fi/BT/GPRS; 1 M.2 E-key 2230 com sinal PCIe X1 + USB 2.0, para expansão de módulos Wi-Fi/BT. |
|
||||||
|
Gráficos Intel |
Gráficos Intel UHD de 9ª geração, decodificador/hardware HEVC/H265, resolução HDMI máxima de 4096*2304 a 60Hz. |
|
||||||
|
Resolução máxima DVI-D: 2560x1600, 60Hz |
|
|||||||
|
Áudio |
Controlador Realtek ALC662VD, 1 saída de linha e interface de áudio de alta fidelidade para microfone, compatível com 5.1 canais. |
|
||||||
|
E |
3 placas Intel I210AT PCIe Gig Ethernet, 10/100/1000Mbps; 1 placa Intel® I219LM, compatível com iAMT12.0 |
|
||||||
|
Armazenar |
1 HDD/SSD SATA3.0 de 2,5" |
|
||||||
|
1*mSATA de tamanho normal com suporte a AHCI |
|
|||||||
|
portas de E/S |
4 portas Gigabit LAN (RJ45) |
|
||||||
|
2 portas USB 3.1 (Tipo A), 2 portas USB 2.0 (Tipo A) |
|
|||||||
|
2*RS232/422/485 (DB9) |
|
|||||||
|
1 DIO de 8 bits (1 Phoenix de 10 pinos) 1 HDMI + 1 DVI-D |
|
|||||||
|
1*Conector de fone de ouvido de 3,5 mm para saída de linha e microfone |
|
|||||||
|
LIDERADO |
1 LED indicador de energia, 1 LED indicador de HDD, 3 LEDs indicadores de temperatura da CPU (vermelho: aviso, amarelo: alta temperatura, verde: normal). |
|
||||||
|
SW de controle |
1 botão liga/desliga, 1 chave seletora AT/ATX, 1 chave seletora para limpar a CMOS |
|
||||||
|
Fonte de energia |
Entrada DC 12~24V, conector de 2 pinos, TDP: 12V/2,64A (CPU I3-8145U 4GB) |
|
||||||
|
Temporizador de vigilância |
Tempo limite do watchdog programável via software de 1 a 255 segundos |
|
||||||
|
Suporte ao SO |
RTOS: INtime, EC-Win, RTX-2014/2016 e Ubuntu Preempt-RT; |
|
||||||
|
Mecânico |
Estrutura |
Chassi de alumínio, estrutura SGCC |
|
Cor |
Cinza seda |
|
|
Montagem |
Montagem na parede, montagem em trilho DIN |
|
|

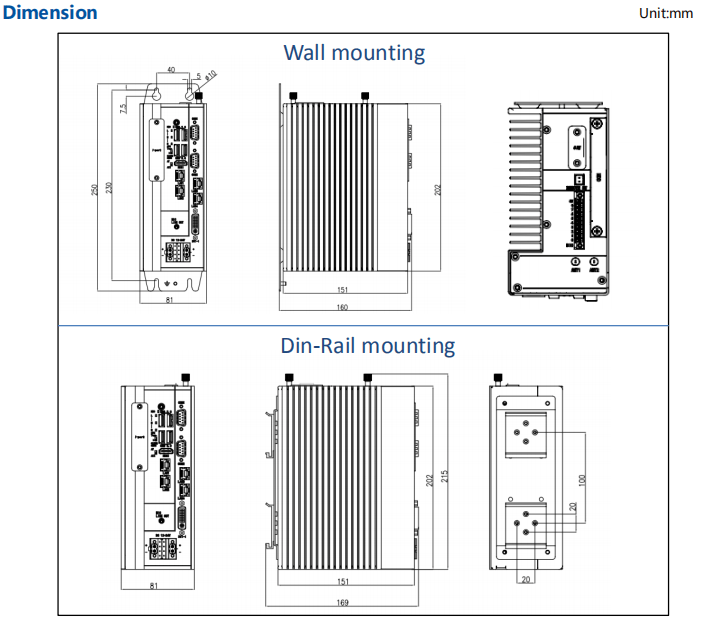

Dimensão |
(L*A*P): 202*151*81mm |
|
|
Peso líquido |
2,59 kg |
|
|
Ambiental |
Temperatura de operação |
SSD com ampla faixa de temperatura de operação, de -20°C a 60°C. |
|
Temperatura de armazenamento |
-40°C a 85°C |
|
|
Umidade de armazenamento |
10~90% a 40°C, sem condensação |
|
|
Vibração |
5gms/5~500Hz/aleatório/em funcionamento (SSD) |
|
|
Choque |
Aceleração máxima de 50g (duração de 11ms) (SSD); |
|
|
Certificação/EMC |
CE/FCC Classe B |
Informações para encomenda
|
Modelo nº. |
CPU |
Introdução |
|
KGEC-6310/S001 |
Intel ➅ Core I3-8145U |
Controlador Edge, Dual-ch DDR4 2*SO-DIMM, 4*LAN, 2*USB3.1, 3*USB2.0, 2*COM, E/S de 8 bits, 1*Mini PCIe, 1*M.2, 1*DVI-D, 1*HDMI, 1*mSATA, |
|
1 porta SATA 3.0 de 2,5 polegadas, CC 12~24V |
||
|
KGEC-6310/S002 |
Intel ➅ Core I5-8265U |
Controlador Edge, Dual-ch DDR4 2*SO-DIMM, 4*LAN, 2*USB3.1, 3*USB2.0, 2*COM, E/S de 8 bits, 1*Mini PCIe, 1*M.2, 1*DVI-D, 1*HDMI, 1*mSATA, |
|
1 porta SATA 3.0 de 2,5 polegadas, CC 12~24V |
||
|
KGEC-6310/S003 |
Intel Core i7-8565U |
Controlador Edge, Dual-ch DDR4 2*SO-DIMM, 4*LAN, 2*USB3.1, 3*USB2.0, 2*COM, E/S de 8 bits, 1*Mini PCIe, 1*M.2, 1*DVI-D, 1*HDMI, 1*mSATA, |
|
1 porta SATA 3.0 de 2,5 polegadas, CC 12~24V |
||
|
KGEC-6310/S004 |
Intel ➅ Celeron 4305U |
Controlador Edge, Dual-ch DDR4 2*SO-DIMM, 4*LAN, 2*USB3.1, 3*USB2.0, 2*COM, E/S de 8 bits, 1*Mini PCIe, 1*M.2, 1*DVI-D, 1*HDMI, 1*mSATA, |
|
1 porta SATA 3.0 de 2,5 polegadas, CC 12~24V |
||
|
PA-120DC19 |
Adaptador de energia CA/CC, 19 V CC/6,32 A 120 W |
|
